[keras] ResNet (residual block)



■  Degradation 문제

---

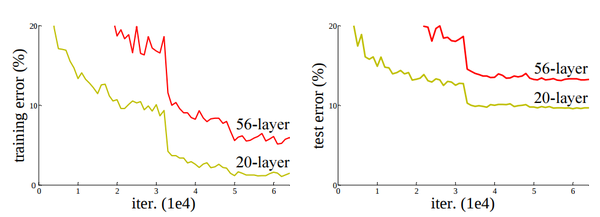

Deep Residual Learning for Image Recognition 논문을 보면 시작은

56-layer를 사용하면 이론적으로 더 error 가 낮아야 하지만, 20-layer 보다 더 높은 값을 나타내고 있습니다.

이는 다시말하면 layer가 깊어질수록 overfitting 의 문제가 아닌, training error 가 증가한다는 말로

네트워크가 학습이 잘 진행이 되지 않는다는 것을 의미합니다.

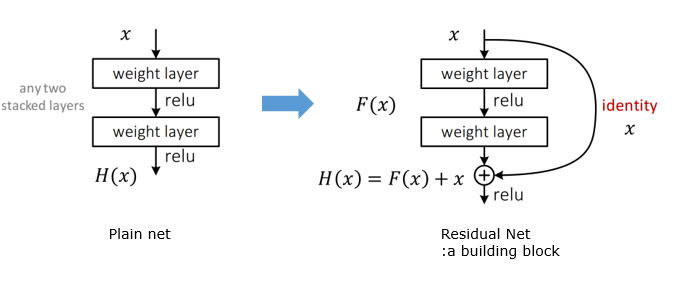

■  Shortcut connection (skip connection)

---

Degradation 문제를 해결하기 위해 논문에서 제안한 방법이 shutcut connection 이란 방법으로

Gradient 를 유지할 수 있도록 shorcut을 만든 다는 것이 핵심입니다.

$y_{l} = h(x_l) + F(x_l, W_l) \qquad h:identity mapping,\quad x: input $

$x_{l+1} = f(y_{l}) \qquad x_{l+1}:output, \quad f: activation function$

  일반화

$x_{l+2} = x_{l+1} + F(x_{l+1}, W_{l+1}) = x_{l} + F(x_{l}, W_{l}) + F(x_{l+1},W_{l+1})= x_l+ \dots +$

$x_{L} = x_{l} + \sum_{i=1}^{L-1}F(x_i,W_i)$





  역전파(Back propagation)

$\frac{\partial \varepsilon }{\partial x_l} = \frac{\partial \varepsilon }{\partial x_L} \frac{\partial x_L }{\partial x_l} = \frac{\partial \varepsilon }{\partial x_L} (1 + \frac{\partial}{\partial x_l}\sum_{i=1}^{L-1}F(x_i,W_i))$



$ (1 + \frac{\partial}{\partial x_l}\sum_{i=1}^{L-1}F(x_i,W_i)) $ 왼쪽 항과 오른쪽 항으로 구분되게 됩니다.

Mini batch 로 진행된다고 가정하면 실제 오른쪽 항이 전부 -1을 만족하는 경우가 거의 없기에 Gradient 값이 유지됩니다.



■  Identity Block / Convolutional Block



---

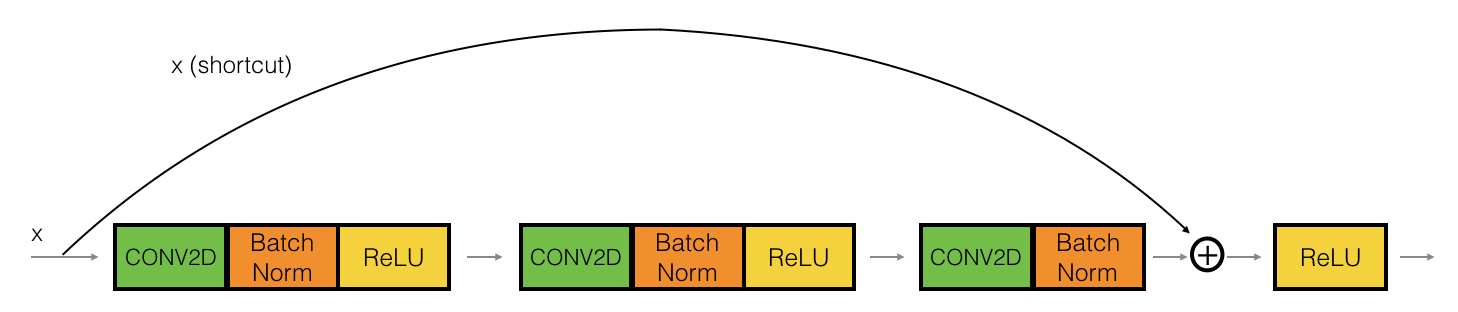

  Identity Block

Shortcut 의 channel 과 main path 의 channel 이 일치할 경우 단순 add 연산만 진행하는 블록을 identity block 이라고 합니다.

Identity Block

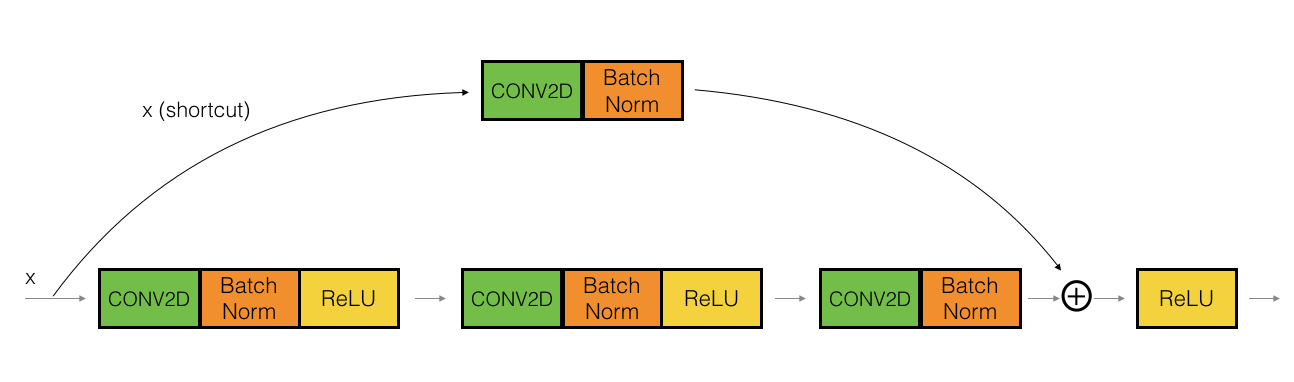

  Convolution Block

Shortcut 의 channel 과 main path 의 channel 이 다를 경우 shortcut path 를 적절히 변환해주는 작업

즉, projection 을 통해 channel 을 맞춰주는 작업이(projection shortcut) 추가되기에 이를 convolution block 이라고 합니다.

Convoltional Block

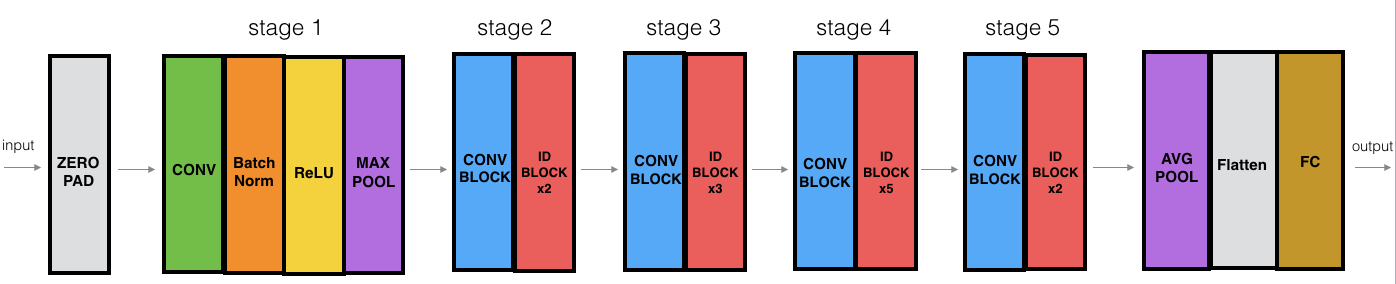

  Resnet-50 Structure

Total Structure of ResNet-50

* 그림 출처: https://github.com/YBIGTA/DeepNLP-Study/wiki/Day-02-Paper-Review:-ResNet

* 참고 : https://arxiv.org/pdf/1512.03385.pdf



■  Residual Block (Keras)

---

from keras import layers

def residual_block(x, filters_in, filters_out, k_size):
    shortcut = x
    x = layers.Conv2D(filters_in, kernel_size=(1, 1), strides=(1, 1), padding="same")(x)
    x = layers.BatchNormalization()(x)
    x = layers.LeakyReLU()(x)

    x = layers.Conv2D(filters_in, kernel_size=(k_size, k_size), strides=(1, 1), padding="same")(x)
    x = layers.BatchNormalization()(x)
    x = layers.LeakyReLU()(x)

    x = layers.Conv2D(filters_out, kernel_size=(1, 1), strides=(1, 1), padding="same")(x)
    x = layers.BatchNormalization()(x)

    shortcut_channel = x.shape.as_list()[-1]

    if shortcut_channel != filters_out:
        shortcut = layers.Conv2D(filters_out, kernel_size=(1, 1), strides=(1, 1), padding="same")(shortcut)

    x = layers.Add()([x, shortcut])
    return layers.LeakyReLU()(x)

---
